Назначение кабельного барабана — поддерживать постоянное натяжение электрокабеля. Электрокабель, навитый на кабельный барабан и закрепленный на нем, при движении крана в одном направлении свивается с барабана под действием усилия натяжения и ложится в лоток, а при движении крана в обратном направлении автоматически навивается на барабан за счет работы привода барабана.
Наше предприятие устанавливает кабельные барабаны фирмы Conductix-Wampfler (Germany).
Кабельные барабаны устанавливаются на мосту крана или на раме грузовой тележки. Кабельный барабан по типу может быть с гравитационным (привод от механизма передвижения и подъема груза обеспечивает постоянное натяжение кабеля), пружинным (встроенная в барабан пружина) и моторным приводом (подмотка кабеля осуществляется электродвигателем с частотно-регулируемым приводом).\

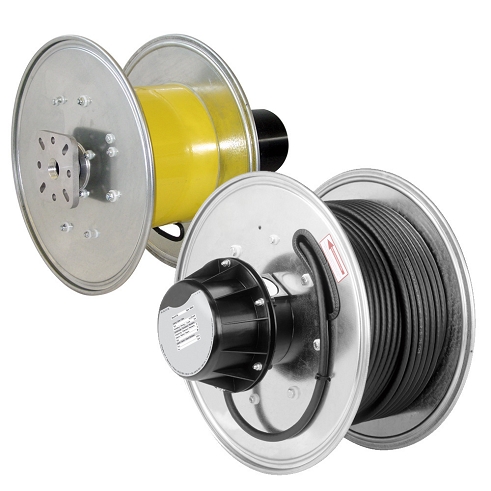

Пружинные кабельные барабаны используются для автоматического наматывания кабелей на различных типах движущегося оборудования. Являются самыми дешевыми, применяются на небольших расстояниях.
Приводные кабельные и шланговые барабаны Conductix-Wampfler могут быть как простыми так и
техническими сложными системами с частотным управлением для удовлетворения высочайших
требований. Приводная система имеет ряд преимуществ:
— плавно настроенный в соответствии с требованиями крутящий момент двигателя гарантирует бережную эксплуатацию кабеля, малое усилие. Данное преимущество обеспечивает значительное увеличение срока службы кабеля
— возможность использования малых поперечных сечений кабеля при высоких скоростях движения крана
— простота и надежность привода обеспечиваемые простым в обслуживании асинхронным двигателем трехфазного тока с тормозом
— большие возможности и простота программирования преобразователя частоты
— нет необходимости в дополнительных программируемых контроллерах
— возможность подсоединения различных шинных систем к преобразователю частоты
